Проект модернизации трансформатора | Масляный трансформатор заменен на сухой трансформатор

На днях компания «Ланьчжоу Тяньюй» по производству электрооборудования совместно со своей дочерней компанией «Ганьсу Вейтсен» по производству трансформаторов завершила проект по энергосберегающей модернизации контейнерной подстанции на одном из предприятий пищевой промышленности.

В рамках проекта были сохранены исходный корпус трансформаторной будки и бетонное основание; устаревший масляный трансформатор внутри был заменен на высокоэффективный сухой трансформатор производства компании «Витсен», а также, с учетом параметров нового трансформатора и нагрузки на предприятии, был заменен шкаф статического генератора реактивной мощности (SVG). После монтажа и наладки оборудования первое подключение к сети прошло успешно, и в настоящее время оборудование введено в эксплуатацию.

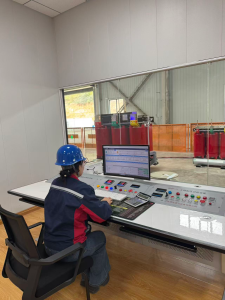

Каждый трансформатор перед отправкой с завода проходит всесторонние испытания в соответствии со стандартами

Почему масляные трансформаторы заменяют на сухие?

Существующая на данном пищеперерабатывающем заводе контейнерная подстанция эксплуатировалась в течение многих лет, и потери в установленном в ней масляном трансформаторе были достаточно высокими. В связи с увеличением производственной нагрузки и ужесточением требований к энергоэффективности заказчик стремился снизить эксплуатационные потери трансформатора, а также улучшить условия технического обслуживания оборудования и условия работы внутри контейнерной подстанции.

В связи с ограничениями, связанными с пространством на объекте и условиями строительства, заказчик не желал строить новое распределительное помещение. Техническая команда компании «Ланьчжоу Тяньюй» после обследования объекта приняла решение сохранить корпус существующей трансформаторной будки и ограничиться модернизацией внутреннего трансформатора, SVG и соответствующего соединительного оборудования.

Такой подход к модернизации позволяет сократить объем строительных работ и избежать повторных инвестиций, а также сократить срок отключения электроэнергии на время проведения работ.

Производство и испытания высокоэффективных сухих трансформаторов компании «Витсен»

Сухие трансформаторы, используемые в данном проекте, произведены компанией «Ганьсу Вейтсен» и разработаны с учетом внутреннего пространства существующей трансформаторной будки, напряжения в системе, нагрузочной способности и условий эксплуатации.

Компания «Витсон» производит масляные трансформаторы и сухие трансформаторы с эпоксидной заливкой, а также изготавливает трансформаторы по индивидуальным заказам с учетом требований различных стран и проектов в отношении мощности, напряжения первичной и вторичной обмоток, частоты, материала обмоток, группы соединения, степени защиты корпуса и уровня энергоэффективности.

Каждый трансформатор перед отгрузкой проходит заводские испытания в соответствии с соответствующими стандартами, в ходе которых проверяются такие ключевые показатели, как передаточное отношение, сопротивление обмоток, изоляционные характеристики, потери в холостом ходу и потери под нагрузкой; только после подтверждения соответствия требованиям трансформатор может быть отгружен.

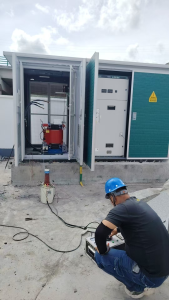

Проведение испытаний на месте и ввод в эксплуатацию после установки сухого трансформатора.

Почему после замены трансформатора необходимо провести повторную оценку компенсатора реактивной мощности (SVG)?

После замены масляного трансформатора на сухой трансформатор могут измениться такие параметры, как ток холостого хода, реактивная мощность возбуждения и сопротивление короткого замыкания. Имеющееся оборудование SVG, сконфигурированное с учетом характеристик старого трансформатора и исходных условий нагрузки, не всегда может быть непосредственно применено в модернизированной системе.

После расчета параметров нового трансформатора, заводской нагрузки и условий эксплуатации существующего SVG техническая команда компании «Ланьчжоу Тяньюй» пришла к выводу, что аппаратная конфигурация существующего SVG не может в полной мере соответствовать требованиям новой системы, в связи с чем было принято решение о синхронной замене всего комплекта шкафов SVG, а не просто о корректировке параметров управления.

Следует отметить, что не во всех проектах по модернизации трансформаторов обязательно требуется замена SVG. Решение о том, можно ли продолжать использовать имеющийся SVG, следует принимать на основе комплексного анализа параметров трансформатора, мощности компенсации, изменений нагрузки и данных полевых испытаний.

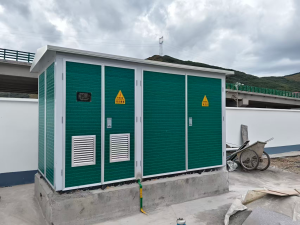

После завершения реконструкции трансформаторная подстанция обеспечила нормальное электроснабжение.

Объем работ по внутренней переоборудованию трансформаторной будки

В рамках данного проекта в основном были выполнены следующие работы:

• Демонтаж устаревшего масляного трансформатора внутри трансформаторной будки;
• Установка высокоэффективного сухого трансформатора компании «Витсен»;
• Демонтаж существующего SVG-шкафа и установка нового SVG-оборудования;
• Заново выполнить прокладку кабелей и подключение высоковольтной и низковольтной сторон;
• Настройка защитных настроек и параметров управления;
• Проведение электрических испытаний и наладки взаимодействия систем;
• Содействовать заказчику в проведении приемочных испытаний и вводе в эксплуатацию с подачей электроэнергии.

В ходе реконструкции не был демонтирован корпус существующей трансформаторной будки, а также не было возведено новое бетонное основание, что позволило эффективно ограничить инвестиции в проект и сократить сроки строительных работ на объекте.

Фактическая стоимость после реконструкции

Ввод в эксплуатацию нового сухого трансформатора позволил повысить уровень энергоэффективности трансформатора и способствует снижению потерь при длительной эксплуатации. Перенастроенный SVG обеспечивает динамическую компенсацию реактивной мощности в зависимости от изменений нагрузки на заводе, что улучшает коэффициент мощности и состояние шин.

На предприятиях пищевой промышленности обычно устанавливаются холодильные компрессоры, электродвигатели, водяные насосы и частотно-регулируемое оборудование, нагрузка на которые подвержена значительным колебаниям. Рациональное согласование трансформаторов, коммутационного оборудования и систем компенсации реактивной мощности имеет особое значение для обеспечения непрерывной работы производственных линий.

В рамках данного проекта не только был заменен трансформатор, но и проведена комплексная оценка внутренних систем трансформаторной будки, что позволило снизить риски эксплуатации, связанные с несоответствием параметров оборудования.

Мы не только поставляем трансформаторы, но и предлагаем комплексные решения в области распределения электроэнергии

Компания «Ганьсу Вейтсен Трансформатор» специализируется на производстве масляных и сухих трансформаторов; компания «Ланьчжоу Тяньюй Электрооборудование» может предоставить в комплекте распределительные щиты высокого и низкого напряжения, счетные щиты, щиты компенсации реактивной мощности SVG, контейнерные подстанции, а также услуги по монтажу электрооборудования на объекте.

Обе стороны могут совместно предоставлять клиентам следующие услуги:

Изготовление масляных и сухих трансформаторов на заказ;

Замена старых трансформаторов на заводе;

Модернизация и переоборудование внутреннего оборудования трансформаторной будки;

Комплектация оборудования высокого и низкого напряжения;

Схема компенсации реактивной мощности на основе SVG;

Монтаж на месте, испытания и ввод в эксплуатацию с подачей напряжения;

Проекты «под ключ» по строительству распределительных помещений на заводах и в промышленных парках.

Независимо от того, являетесь ли вы подрядчиком в сфере электроэнергетики, дистрибьютором трансформаторов или закупщиком распределительного оборудования, присылайте нам технические спецификации проектов, однолинейные схемы (SLD), ведомости оборудования (BOQ) или запросы на предложения, указав страну назначения, применимые стандарты, необходимые сертификаты, объемы закупок и требования к срокам поставки.

Компании «Витсон» и «Ланьчжоу Тянью» с учётом конкретных условий проекта предложат вам подбор трансформаторов, комплектацию оборудования и комплексные решения по электроснабжению и распределению электроэнергии.
