Низковольтный распределительный и управляющий щит POWGRID-S
Серия низковольтных распределительных и управляющих щитов POWGRID-S соответствует стандартам GB7251.1-2013 и GB7251.12-2013. Применяется в различных сценариях: распределение электроэнергии, управление электродвигателями, управление освещением. Возможны различные способы установки: навесная открытая, навесная скрытая и напольная. Подходит как для внутреннего, так и для наружного размещения.
Корпус серии POWGRID-S изготавливается из высококачественной холоднокатаной стали или нержавеющей стали (по требованию заказчика) методом сварки. Конструкция эргономична, компоновка рациональна, внешний вид современный и эстетичный.

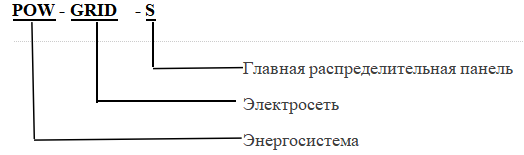

Расшифровка модели
Условия эксплуатации
Эксплуатационная среда
Минимальная температура: –5℃
Кратковременная максимальная температура: +40℃
Максимальная среднесуточная температура: +35℃
При использовании оборудования при температуре выше указанной требуется снижение номинальных параметров
Условия окружающей среды
Относительная влажность: ≤50% при +40℃
Допустима повышенная влажность при пониженной температуре — до 90% при +20℃
При установке оборудования на высоте более 2000 м необходимо учитывать снижение номинальных характеристик
Температурный режим транспортировки
Нормальный диапазон: от –25℃ до +55℃
Кратковременные значения (до 24 часов): до +70℃
Особенности и преимущества
Механизм фиксации двери: предотвращает случайные удары при открытии/закрытии, повышая безопасность персонала.
Встроенное освещение: удобно для технического обслуживания в условиях плохого освещения, не требует дополнительного освещения.
Папка для документов: на внутренней стороне двери предусмотрен держатель для схем, каталогов и технической документации.
Транспортировочное основание: по желанию может быть установлено для удобства транспортировки.
Пенополиуретановое уплотнение: технология одноразового формования обеспечивает отсутствие швов и отличную герметичность.
Предустановленные монтажные отверстия: кронштейны и поперечины с отверстиями упрощают монтаж и регулировку оборудования, а также крепление кабелей.
Технические характеристики
| Соответствие стандартам | Типовые испытания (TTA) | GB7251.1-2015 |
| GB 7251.4-2017 | ||
| G87251.12-2015 | ||
|
Электрические параметры
|
Номинальное рабочее напряжение (Ue) | 230/400 В AC
|
| Номинальное изоляционное напряжение (Ui) | до 1000 В (в зависимости от комплектующих)
|
|
| Номинальное импульсное выдерживаемое напряжение (Uimp) | 6/8 кВ (в зависимости от комплектующих)
|
|
| Категория перенапряжения: | ||
| Номинальная частота | 50 Гц
|
|
| Степень загрязнения | ||
| Номинальный ток (Ie) | до 630 А | |
| Номинальный ток кратковременного выдерживания (ew | до 30 кА
|
|
| Номинальный пиковый выдерживаемый ток (Ipk)
|
до 65.8 кА
|
|
|
Конструктивные характеристики
|
Степень защиты | P40V54 |
| Обработка поверхности
|
эпоксидно-порошковое покрытие с матовой отделкой | |
| Цвет корпуса | RAL7035или по запросу заказчика
|
|
| Размеры корпуса | см. стр. 24 | |
| Конструкция корпуса | сварная | |
| Способы установки | скрытая, настенная, напольная | |
| Место установки | внутри помещений и снаружи | |
|
Материалы
|
Уплотнение | цельное формование |
| Корпус | навесной: 1.2 мм холоднокатаная сталь, нержавеющая сталь | |
| напольный: 1.5 мм холоднокатаная сталь / нержавеющая сталь | ||
| Дверь | навесной: 1.5 мм холоднокатаная сталь или нержавеющая сталь
|
|
| напольный: 2 мм холоднокатаная сталь или нержавеющая сталь | ||
| Монтажная панель | 1.5 мм алюмоцинковая сталь | |
| Заземляющие элементы | изготовлены из материалов с высокой проводимостью и устойчивостью к коррозии |
