KYN61-40.5 Распределительный щит с выкатным выключателем в металлическом корпусе для установки внутри помещений

Распределительное устройство типа KYN61-40.5(Z) предназначено для трехфазных электрических сетей переменного тока частотой 50 Гц. Применяется в распределительных устройствах электростанций, подстанций, а также в распределительных пунктах промышленных и горнодобывающих предприятий для приема и распределения электроэнергии, а также для управления, защиты и мониторинга электрических цепей.

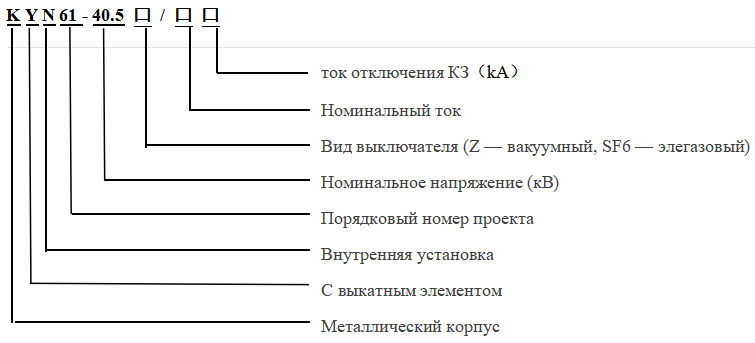

Маркировка модели

Условия эксплуатации

Температура окружающей среды: от -15℃ до +40℃

Высота над уровнем моря: не более 2000 м

Относительная влажность воздуха: среднесуточная ≤ 95%, среднемесячная ≤ 90%

Среда эксплуатации: не допускается наличие агрессивных, загрязняющих или воспламеняющихся газов, а также сильной вибрации

При сейсмической активности — уровень не выше 8 баллов

Конструктивные особенности

Конструкция шкафа разработана в соответствии со стандартами GB3906-2006 и IEC298. Устройство состоит из шкафа и выкатного элемента (тележки). Каркас шкафа выполнен из сборных элементов. Степень защиты корпуса — IP3X, степень защиты между отсеками — IP2X. Все металлические части надежно заземлены. Основные цепи размещены в отдельных отсеках с независимыми каналами для сброса давления в случае аварии.

Тележка внутри шкафа имеет два фиксированных положения: «испытание/отключено» и «рабочее». Каждое положение снабжено системой блокировки, предотвращающей произвольное перемещение.

Технические характеристики

Параметр		ед.изм.	значение
Номинальное напряжение		кВ	40.5
Уровень изоляции	Импульсное грозовое напряжение (полная волна)	кВ	185
Уровень изоляции	Испытательное напряжение промышленной частоты (1 мин)	кВ	95
Номинальная частота		Гц	50
Номинальный ток		A	630:1250:1600:2000
Номинальный ток отключения короткого замыкания	Испытательное напряжение промышленной частоты (1 мин)	KV	20、25、3L5
Номинальный ток включения КЗ (пиковый)		kA	50、63.80
Номинальный электродинамически выдерживаемый ток (пиковый)		kA	50.65.80
Номинальный термически выдерживаемый ток (4 с)		kA	20.25.515
Степень защиты корпуса	для вакуумного выключателя)	мм	P4X
Габаритные размеры (Ш×Г×В)	с элегазовым выключателем	мм	400×2200×2600
