HXGN□-12（VS1） Распределительный щит кольцевой сети модульного типа в металлическом корпусе HXGN□-12（VS1） – это модульный комплектный распределительный щит в металлическом корпусе, разработанный на основе зарубежных технологий и с учётом требований модернизации городских и сельских эл...
HXGN□-12（VS1） Распределительный щит кольцевой сети модульного типа в металлическом корпусе
HXGN□-12（VS1） — это модульный комплектный распределительный щит в металлическом корпусе, разработанный на основе зарубежных технологий и с учётом требований модернизации городских и сельских электрических сетей. Предназначен для работы в сетях переменного тока частотой 50 Гц и номинальным напряжением 12 кВ, используется для приёма и распределения электроэнергии. В качестве главного выключателя применяется вакуумный выключатель типа VS1.

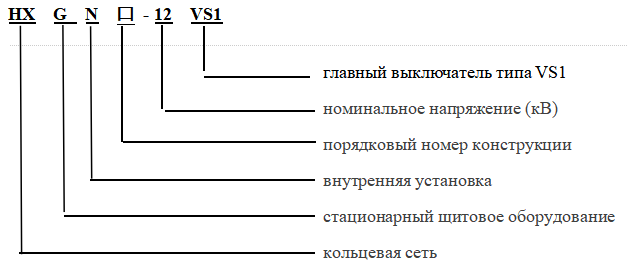

Обозначение модели
Конструктивные особенности
Главный выключатель, исполнительные механизмы и комплектующие — это оригинальные изделия ABB или сборка из импортных компонентов на базе выключателя VS1-12/24.По запросу возможно оснащение выключателями HAD/US или VD4-S.Доступны ручное и электрическое управление.
Корпус изготавливается с применением ЧПУ-станков, обеспечивая степень защиты IP3X. Надёжная механическая блокировка и защита от ошибочного включения.
Преимущества: компактные размеры, малый вес, современный внешний вид, простота эксплуатации, высокая надёжность, отсутствие загрязнений, минимальное обслуживание.
Условия эксплуатации
Температура окружающей среды: от –25℃ до +40℃
Высота над уровнем моря: ≤2000 м
Относительная влажность:
среднесуточная — не более 95%
среднемесячная — не более 90%
Воздух не должен содержать агрессивные или взрывоопасные газы, пар или сильно загрязняющие вещества
Отсутствие постоянных сильных вибраций
Технические характеристики
| Параметр | Ед.изм. | Значение |
| Номинальное напряжение | Вт | 2 |
| Номинальная частота | Гц
|
50 |
| Номинальный ток главной шины и плавких вставок
|
A | 630.125 |
| Номинальный ток кратковременного выдерживания тока | кА
|
20,3 |
| Номинальный пик выдерживаемого тока | кА
|
50 |
| Номинальный ток включения короткого замыкания | кА
|
50 |
| Количество отключений при полной нагрузке выключателем нагрузки | циклов | 100 |
| Отключающая способность выключателя | кА
|
31.5,40 |
| Номинальный ток отключения в режиме закрытого контура | A | 630 |
| Номинальный ток передачи | A | 1600 |
| Механическая износостойкость | циклов
|
2000 |
| Испытательное напряжение промышленной частоты 1 мин (фаза-фаза / фаза-земля / разъединитель) | кВ | 42.48 |
| Импульсное грозовое испытательное напряжение (фаза-фаза / фаза-земля / разъединитель) | кВ
|
75.85 |
| Испытательное напряжение промышленной частоты вторичной цепи 1 мин | кВ
|
2 |
| Степень защиты | P3X |
