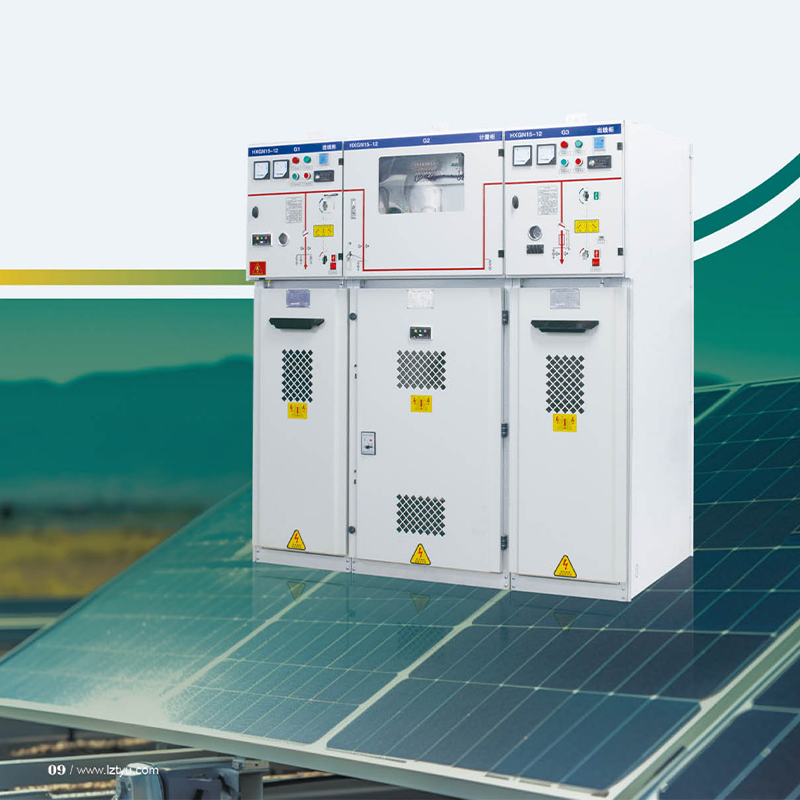

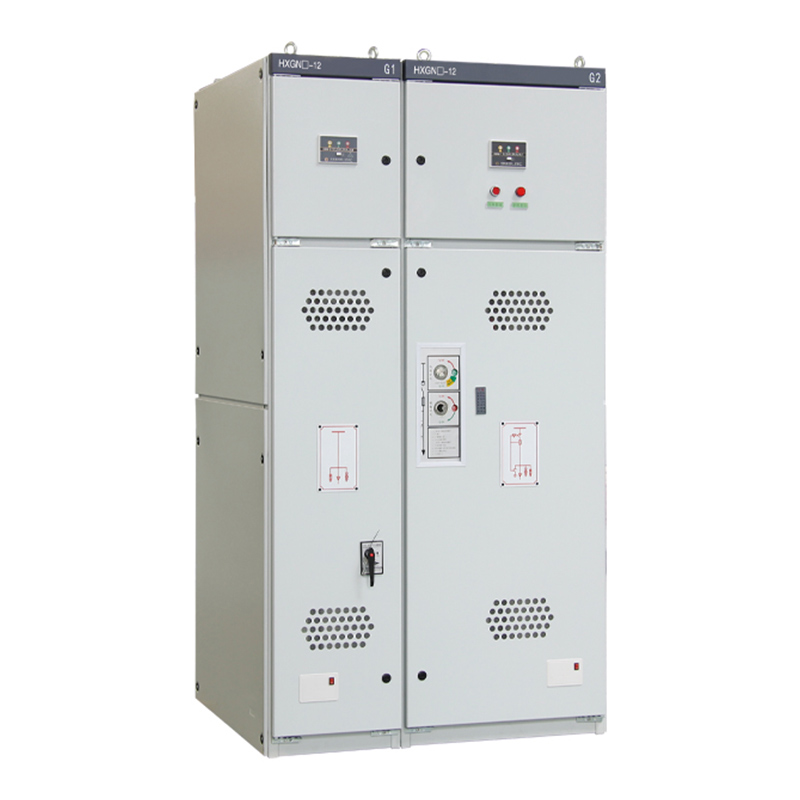

HXGN□-12（SF₆） Распределительный щит кольцевой сети модульного типа в металлическом корпусе
HXGN□-12（SF₆） — это модульный комплектный распределительный щит в металлическом корпусе, разработанный на основе зарубежных технологий и с учётом требований модернизации городских и сельских электрических сетей Китая. Щит предназначен для работы в сетях переменного тока частотой 50 Гц и номинальным напряжением 12 кВ, используется для приёма и распределения электроэнергии. В качестве главного выключателя применяется элегазовый выключатель (SF₆).

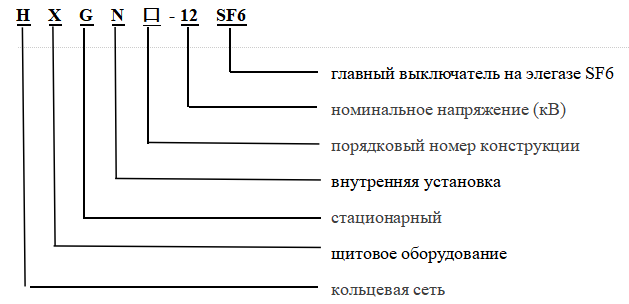

Обозначение модели
Конструктивные особенности
В качестве основного выключателя используется оборудование SFL-12/24 от ABB или комплектующие HAD/US, VD4-S.Возможны как ручное, так и электроприводное управление.
Корпус изготовлен с применением ЧПУ-оборудования, защитная степень достигает IP3X. Надёжная механическая блокировка и защита от ошибочных действий. Компактная конструкция, лёгкий вес, современный внешний вид, высокая надёжность, малое обслуживание и отсутствие загрязнений.
Условия эксплуатации
Температура: от –25℃ до +40℃
Высота над уровнем моря: ≤2000 м
Относительная влажность:
среднесуточная — ≤95%
среднемесячная — ≤90%
Отсутствие агрессивных газов, водяного пара и вибрации
Технические параметры
| Показатель | Единица измерения | Значение |
| Номинальное напряжение | Вт | 2 |
| Номинальная частота | Гц
|
50 |
| Номинальный ток главной шины и плавких вставок
|
A | 630.125 |
| Номинальный ток короткого замыкания | AS | 20.3 |
| Пиковое выдерживаемое токовое значение | A | 50 |
| Ток включения короткого замыкания
|
кА
|
50 |
| Кол-во коммутаций нагрузки выключателем нагрузки
|
циклы
|
100 |
| Отключающая способность выключателя
|
kA | 31.5,40 |
| Номинальный ток отключения замкнутого кольца
|
A | 630 |
| Номинальный ток переключения
|
A | 1600 |
| Механический ресурс
|
циклы
|
2000 |
| Испытание напряжением 1 мин (фаза/земля, разъединитель)
|
кВ
|
42.48 |
| Импульсная грозовая стойкость (фаза/земля, разъедин.)
|
Вт | 75,85 |
| Испытание вторичных цепей напряжением 1 мин
|
кВ
|
2 |
| Степень защиты
|
P3X |
