GZDW Выпрямительная панель постоянного тока

Отправить заявку

Описание

маркер

Серия интеллектуальных высокочастотных выпрямительных систем постоянного тока GZDW разработана, спроектирована и производится нашей компанией. Данное оборудование широко применяется на подстанциях энергосистем, электростанциях, гидроэлектростанциях и других объектах, где требуется использование оборудования постоянного тока. Система предназначена для операций включения/отключения высоковольтных выключателей, а также обеспечивает питание вторичных цепей, включая системы управления, сигнализации, измерительные приборы, релейную защиту и аварийное освещение.

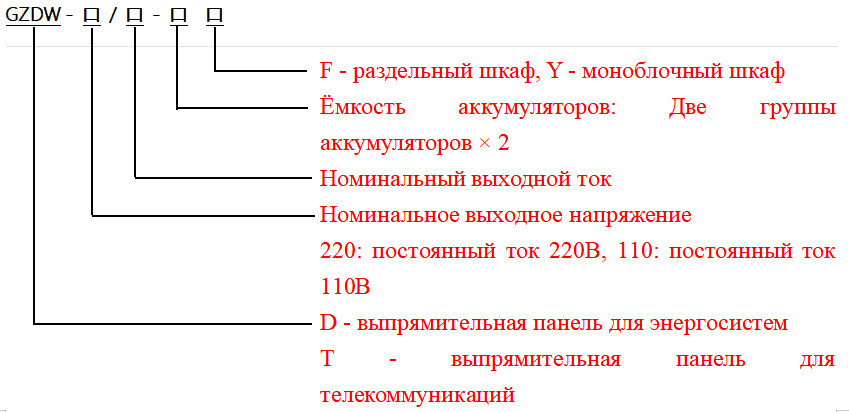

Обозначение модели

Функциональные особенности:

Продукт соответствует требованиям стандарта GBT19826-2005 «Общие технические условия для источников постоянного тока в энергетических проектах».

Продукт соответствует стандарту DLT5044-2004 «Технические нормы проектирования систем постоянного тока для энергетических объектов».

Зарядные модули поддерживают «горячую» замену при включенном питании, что значительно сокращает среднее время технического обслуживания.

Шины питания и управления могут получать питание напрямую от зарядного модуля и поддерживают резервное питание через понижающее устройство.

Модуль мониторинга оснащён большим ЖК-дисплеем с отображением иероглифов, а также звуковой и световой сигнализацией.

Через модуль мониторинга можно задавать параметры всех компонентов системы. Модуль обеспечивает плавную регулировку выходного напряжения и тока, поддерживает функции дистанционного измерения, управления, сигнализации и настройки, реализуя работу без постоянного присутствия персонала.

Параметр	Значение
Частота	50Гц ±10%
Входное напряжение (AC)	380В ±20%
Выходное напряжение (DC)	190В-300В или 95В-150В
Точность стабилизации напряжения с плавной регулировкой	≤±0.5%
Коэффициент пульсаци	≤0.2%
КПД	≥94%
Точность стабилизации тока	≤±1%
Коэффициент мощности	≥0.93
Уровень шума	≤50дБ
