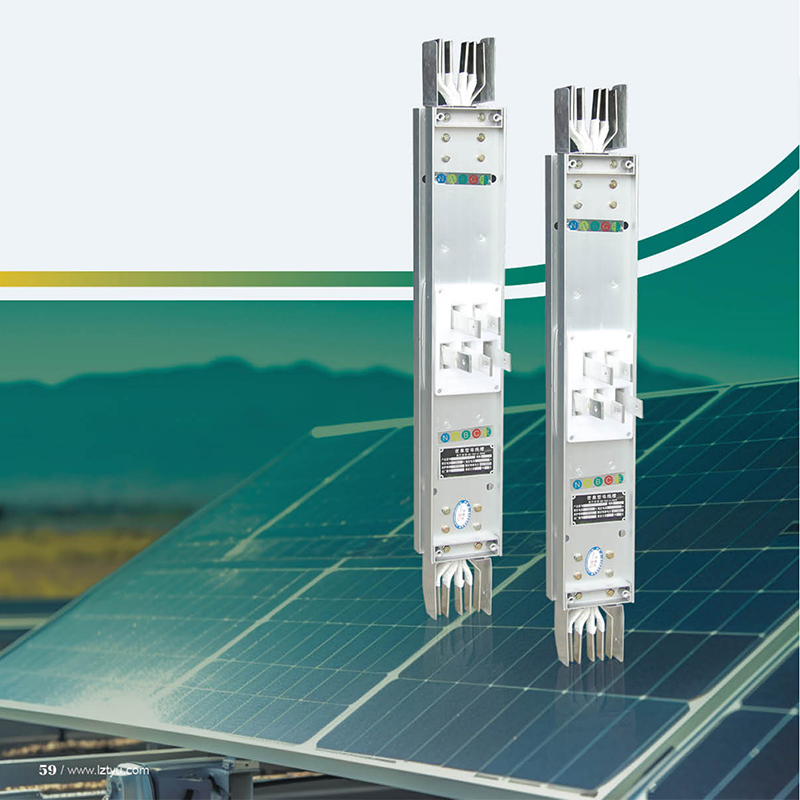

Шинопроводы CCX с плотной изоляцией (серии CCX8, CKX8 и CCKX8)

Наша компания представляет новое поколение полностью закрытых шинопроводов, разработанных на основе глубокого анализа современных отечественных и зарубежных аналогов. В процессе создания мы внедрили последние достижения общекитайской программы по разработке шинопроводов, тщательно учитывая реальные условия монтажа и эксплуатации. Особое внимание было уделено совершенствованию конструктивных решений, изоляционных технологий, способов соединения и производственных процессов. Данные шинопроводы являются идеальным выбором для систем энергоснабжения в различных сферах: от высотного строительства и промышленных предприятий до торговых центров, подстанций, электростанций и аэропортов.

Условия эксплуатации

Температура окружающей среды: от -5°C до +40°C, среднесуточная температура не должна превышать +35°C.

Относительная влажность: максимально 90% (при +20°C), не более 50% при +40°C.

Высота над уровнем моря: до 2000 м.

Условия установки: помещения без сильной вибрации и заметных колебаний.

Категория установки: классы I, II, IV согласно GB7251.1.

Степень защиты от загрязнения: 3 класс по GB7251.1.

Технические параметры продукции

Параметр	Единица измерения	Значение
Номинальное рабочее напряжение	В	AC380
Номинальное изоляционное напряжение	В	AC660
Номинальная частота	Гц	50или60
Номинальный рабочий ток	A	250,400,630,800,1000,1250,1600,2000,2500,3150,4000,5000
Электрическая прочность (промышленная частота)	В/мин	3750
Сопротивление изоляции	МОм	≥20(500V)
Номинальный кратковременный выдерживаемый ток	кА/1с	250,400,630	800,1000,1250	1600,2000	2500,3150	4000	5000
Номинальный кратковременный выдерживаемый ток	кА/1с	20	30	50	65	80	100
Расстояние между фазами	мм	25
Стандартные длины секций	мм	50-3600
Степень защиты		IP40,IP54

По типу изоляции медных шин шинопроводы подразделяются на:

Шинопроводы с плотной изоляцией

Шинопроводы с воздушной изоляцией

Шинопроводы с дополнительной воздушной изоляцией

Способ изоляции шин	Модель	Конструктивные особенности
Плотная изоляция	CFW	Токопроводящие медные шины обмотаны изоляционным материалом (класс изоляции B) и плотно закреплены в корпусе шинопровода.
Воздушная изоляция	CKX8	Токопроводящие медные шины зафиксированы в корпусе шинопровода изоляционными прокладками, изоляция обеспечивается воздушной средой.
Воздушная изоляция с дополнительной защитой	CCKX8	Медные шины стандартного воздушного шинопровода покрыты термостойким изоляционным слоем (устойчивым к старению в течение 30 лет), затем закреплены изоляционными прокладками в заземленном металлическом корпусе.
