Сухие трансформаторы с литой эпоксидной изоляцией

Сухие трансформаторы с литой эпоксидной изоляцией

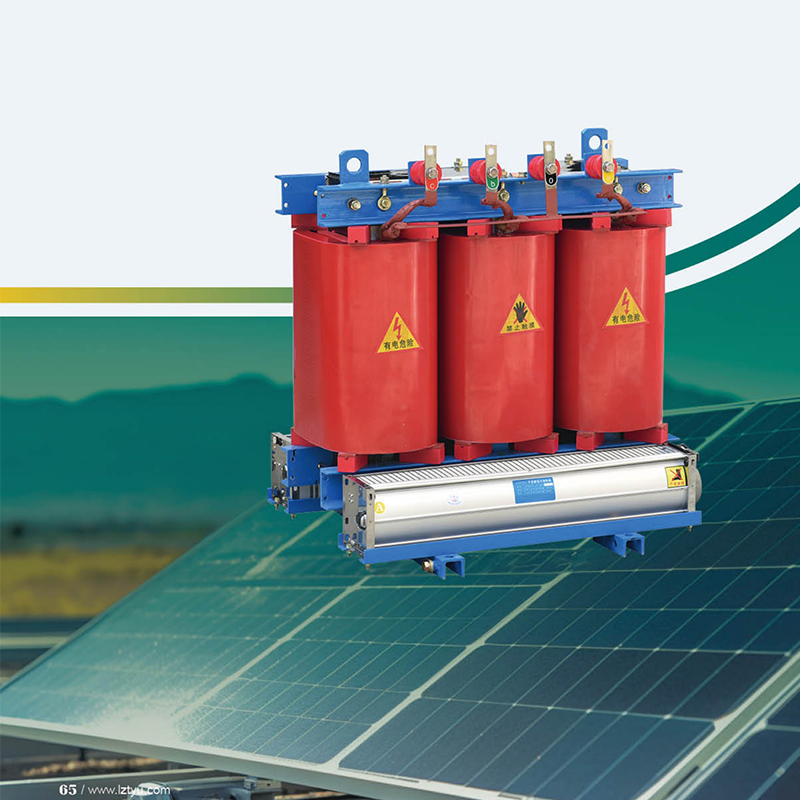

Сухие трансформаторы с литой эпоксидной изоляцией серии SC(B)13/14/18 на 10 кВ Сухие трансформаторы с литой эпоксидной изоляцией серии SC(B)13/14/18 на 10 кВ представляют собой современную альтернативу масляным распределительным трансформаторам, демонстрируя превосходные эксплуатационные харак...

Отправить заявку

Описание

маркер

Сухие трансформаторы с литой эпоксидной изоляцией серии SC(B)13/14/18 на 10 кВ

Сухие трансформаторы с литой эпоксидной изоляцией серии SC(B)13/14/18 на 10 кВ представляют собой современную альтернативу масляным распределительным трансформаторам, демонстрируя превосходные эксплуатационные характеристики среди всех типов сухих трансформаторов. Данное оборудование идеально подходит для ответственных объектов, включая городские электросети, высотные здания, деловые центры, театры, больницы, гостиницы, тоннели, метрополитен, вокзалы, порты, аэропорты, подземные электростанции, лаборатории и комплектные трансформаторные подстанции.

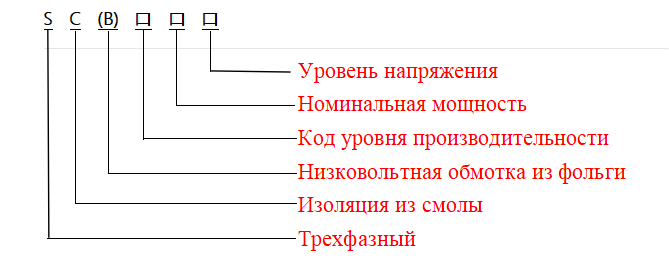

Обозначение модели

Система термоконтроля и температурной индикации

Система термоконтроля состоит из температурного контроллера и PTC-термоэлемента, установленного в наиболее нагреваемой точке - верхней части низковольтной обмотки. Эта система осуществляет измерение и контроль температуры трансформатора. В случае перегрева обмоток из-за перегрузки или неисправности, температурный контроллер подает сигнал тревоги, а при превышении безопасного температурного порога автоматически отключает трансформатор. При использовании принудительного воздушного охлаждения контроллер включает или отключает вентиляторы в зависимости от температуры обмоток.

Система температурной индикации напрямую отображает температуру наиболее нагретых участков обмоток во время работы трансформатора и может работать совместно с системой термоконтроля.

Обе системы могут быть установлены на некотором расстоянии от основного корпуса трансформатора, при этом максимальная длина соединительных проводов составляет:

Для системы термоконтроля: <20 м

Для системы температурной индикации:

<10 м (двухпроводная схема)

<100 м (двухпроводная схема с компенсационными проводами)

Основные особенности

Наша компания производит сухие трансформаторы серии SC(B)13/14/18 на 10 кВ с литой эпоксидной изоляцией, которые являются одними из первых в Китае, получивших сертификат на модель как трансформаторы с низким уровнем шума и потерь. Благодаря передовому дизайну, высококачественным материалам, научно обоснованной рецептуре, строгим производственным процессам и высоким стандартам контроля качества, наши изделия обладают следующими характеристиками:

Высоковольтные обмотки выполнены из медного провода, а низковольтные — из медного провода или фольги, с заполнением и обмоткой стекловолокном. Заливка эпоксидной смолой в вакууме без наполнителей и последующее отверждение создают прочный цилиндрический монолит с высокой механической прочностью, малым частичным разрядом и высокой надежностью.

Огнестойкость, взрывобезопасность и экологическая чистота. Стекловолокно и другие изоляционные материалы обладают свойством самозатухания, что исключает возникновение дуги при коротком замыкании. При высоких температурах смола не выделяет токсичных или вредных газов.

Обмотки не впитывают влагу, а сердечник и крепежные элементы имеют специальное антикоррозийное покрытие, что позволяет эксплуатировать трансформатор при 100% влажности и в других тяжелых условиях. При периодической работе не требуется осушение.

Высокая стойкость к коротким замыканиям и импульсным перенапряжениям.

Тонкий слой эпоксидной смолы на внутренней и внешней сторонах обмоток обеспечивает хорошее охлаждение. Обычно используется естественное воздушное охлаждение (AN), но для трансформаторов любого класса защиты может быть предусмотрена система принудительного охлаждения (AF) для повышения кратковременной перегрузочной способности и обеспечения безопасной работы.

Низкие потери, высокая энергоэффективность, экономичность в эксплуатации и отсутствие необходимости в обслуживании.

Компактные габариты, малый вес, экономия пространства и низкие затраты на установку. Не требуются маслоприемники, противопожарные системы или резервные источники питания.

Благодаря отсутствию риска возгорания или взрыва, трансформаторы могут быть установлены непосредственно в центрах нагрузки, максимально близко к потребителям, что снижает затраты на кабельные линии и дорогостоящее низковольтное оборудование.

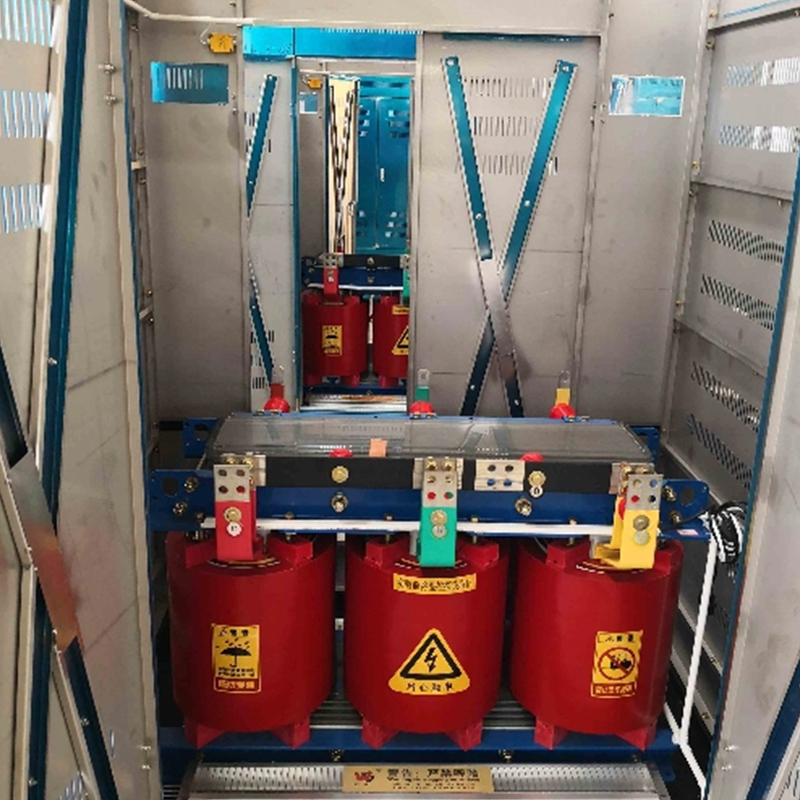

Защитное корпусное устройство

Корпус трансформатора изготавливается из нержавеющей стали или алюминиевого сплава. Степень защиты соответствует стандартам IP20 и IP23. Корпус IP20 обеспечивает защиту от проникновения твердых инородных тел диаметром более 12 мм, обеспечивая дополнительную безопасность трансформатора. Корпус IP23 дополнительно защищает от попадания капель воды под углом до 60° от вертикали, что позволяет использовать трансформатор в наружных установках.

Примечание:

Корпус IP23 приводит к снижению охлаждающей способности трансформатора: Для трансформаторов малой мощности - примерно на 5%

Для трансформаторов большой мощности - примерно на 10%

SC(B)13/14/18
Сухие трансформаторы 10 кВ с литой эпоксидной изоляцией

Модель	Номинальная мощность (кВА)	Комбинация напряжений и диапазон регулирования			Группа соединений	Потери холостого хода (Вт)	Потери нагрузки (Вт)	Ток холостого хода (%)	Импеданс короткого замыкания (%)
Модель	Номинальная мощность (кВА)	Высокое напряжение (кВ)	Диапазон регулирования ВН (%)	Низкое напряжение (кВ)	Группа соединений	Потери холостого хода (Вт)	Потери нагрузки (Вт)	Ток холостого хода (%)	Импеданс короткого замыкания (%)
SC(B)13-30	30	10 6.3 6	±5% ±2×2.5 или×2.5 +3 -1	0.4	Yyn0 илиDyn11	135	640	2.0	4.0
SC(B)13-50	50					195	900	2.0
SC(B)13-80	80					265	1240	1.5
SC(B)13-100	100					290	1410	1.5
SC(B)13-125	125					340	1660	1.3
SC(B)13-160	160					385	1910	1.3
SC(B)13-200	200					445	2270	1.1
SC(B)13-250	250					515	2480	1.1
SC(B)13-315	315					635	3120	1.0
SC(B)13-400	400					705	3590	1.0
SC(B)13-500	500					835	4390	1.0
SC(B)13-630	630					965	5290	0.85
SC(B)13-630	630					935	5360	0.85	6.0
SC(B)13-800	800					1090	6260	0.85
SC(B)13-1000	100					1270	7310	0.85
SC(B)13-1250	1250					1500	8720	0.85
SC(B)13-1600	1600					1760	10500	0.85
SC(B)13-2000	2000					2190	13000	0.7
SC(B)13-2500	2500					2590	15400	0.7

Технические параметры

Сухой трансформатор серии SC(B)13

Номинальная мощность (кВА)	Потери холостого хода (Вт)	Потери нагрузки (Вт)	Ток холостого хода (%)	Импеданс короткого замыкания (%)
30	130	640	2.0%	700360675
50	180	900	2.0%	770460710
80	250	1240	1.5%	770460770
100	270	1415	1.3%	790460730
125	320	1665	1.3%	870460845
160	365	1915	1.1%	860460805
200	420	2275	1.1%	940920806
250	490	2485	1.0%	960920906
315	600	3125	1.0%	980970906
400	665	3590	1.0%	1010970936
500	790	4390	1.0%	1030970956
630	885	5360	0.9%	12201120906
800	1035	6265	0.9%	12701170946
1000	1205	7315	0.9%	13001171016
1250	1420	8720	0.9%	137012201051
1600	1665	10555	0.9%	145012701161
2000	2075	13005	0.7%	147012701295
2500	2450	15445	0.7%	145013201336

Сухой трансформатор SCB14 (класс энергоэффективности 2)

Сухой трансформатор 10 кВ с литой эпоксидной изоляцией

Технические параметры

Сухой трансформатор SCB18 (класс энергоэффективности 1)

Номинальная мощность (кВА)	Потери холостого хода (Вт)	Потери нагрузки (Вт)	Ток холостого хода (%)	Импеданс короткого замыкания (%)
30	130	640	2.0%	700360675
50	185	900	2.0%	770460710
80	250	1240	1.5%	770460770
100	270	1415	1.3%	790460730
125	320	1665	1.3%	870460845
160	365	1915	1.1%	860460805
200	420	2275	1.1%	940920806
250	490	2485	1.0%	960920856
315	510	3125	1.0%	980970906
400	570	3590	1.0%	1010970936
500	670	4390	1.0%	1030970956
630	750	5365	0.9%	12201120906
800	875	6265	0.9%	12701170946
1000	1020	7315	0.9%	130011701016
1250	1205	8720	0.9%	137012201051
1600	1415	10555	0.9%	145012701161
2000	1760	13005	0.7%	147512701295
2500	2080	15445	0.7%	145013201356
