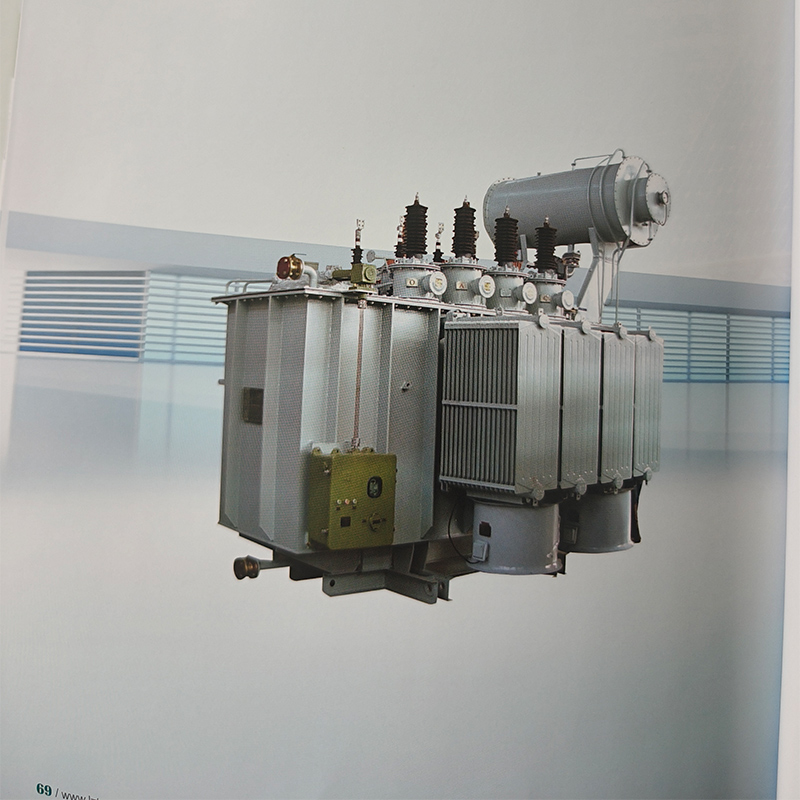

Данная серия трансформаторов разработана с применением передовых технологий и существенных улучшений в выборе материалов, конструкции и производственных процессах. Конструкция предусматривает использование стальных стяжных лент или балок (верхних и боковых), образующих прочную каркасную систем...
Данная серия трансформаторов разработана с применением передовых технологий и существенных улучшений в выборе материалов, конструкции и производственных процессах. Конструкция предусматривает использование стальных стяжных лент или балок (верхних и боковых), образующих прочную каркасную систему, что значительно усиливает крепление магнитопровода и повышает устойчивость к механическим воздействиям при транспортировке. Трансформаторы отличаются исключительной стойкостью к коротким замыканиям, современным эстетичным дизайном, высокой эксплуатационной надежностью, пониженными энергетическими потерями и минимальным уровнем шума, что соответствует передовым мировым аналогам.
Стандарты соответствия:
GB 1094.1-2 «Общие положения силовых трансформаторов» «Тепловые характеристики масляных трансформаторов»
GB 1094.3 «Уровни изоляции, испытания изоляции и воздушные зазоры внешней изоляции»
GB 1094.5 «Способность силовых трансформаторов выдерживать короткое замыкание»
GB/T 6451 «Технические параметры и требования к масляным силовым трансформаторам»
GB/T 15164 «Руководство по нагрузке масляных силовых трансформаторов»
GB 2536 «Трансформаторное масло»

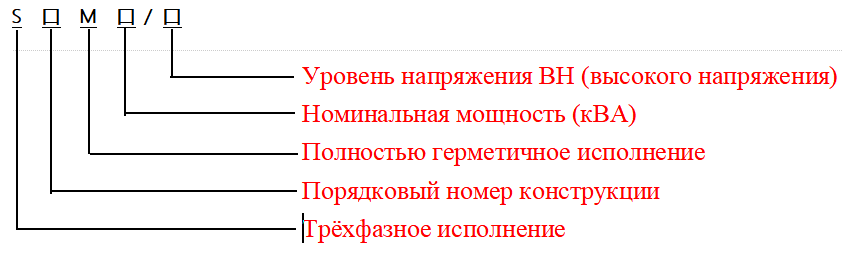

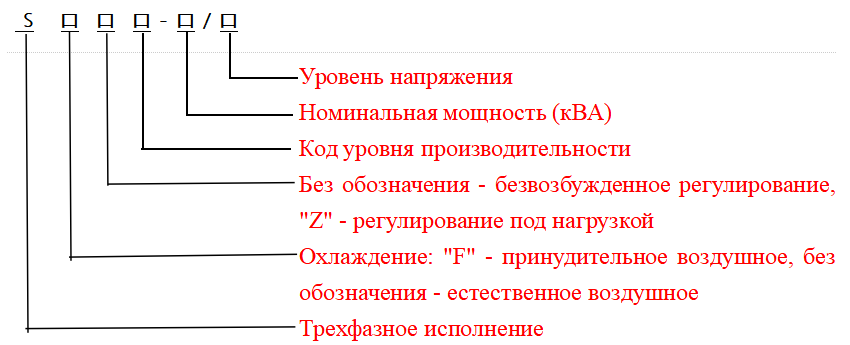

Значение модели
Основные особенности
Магнитопровод
Магнитопровод изготовлен из холоднокатаной кремнистой стали с высокой магнитной проницаемостью и ориентированной зернистой структурой. Применена современная конструкция магнитопровода с полностью скошенными стыками и послойной сборкой. Стержни магнитопровода имеют круглое сечение с многоступенчатой структурой, а ярма выполнены с одинаковым сечением со стержнями.
Обмотки
Обмотки выполнены с гофрированными масляными каналами по технологии без пропитки лаком, с креплением стяжными лентами. Все обмотки концентрические. Высоковольтная обмотка имеет ответвления, соответствующие требованиям к регулированию напряжения, которые выводятся на переключатель ответвлений, установленный на крышке бака. Переключение ответвлений возможно только после отключения питания.
Устройства защиты
Трансформаторы мощностью 30-2000 кВА оснащены клапаном сброса давления.
По требованию заказчика может устанавливаться газовое реле с контактами сигнализации и отключения.
Устройства измерения температуры масла
Все трансформаторы имеют гнездо для стеклянного термометра, расположенное в верхней части бака и погруженное в масло на 120±10 мм.
Трансформаторы мощностью 1000-2000 кВА дополнительно оснащаются сигнальным термометром для наружной установки.
Бак трансформатора
Бак выполнен из гофрированных стенок с порошковым покрытием, обеспечивающим прочное лакокрасочное покрытие. Гофрированные радиаторы не только выполняют охлаждающую функцию, но и обладают «дыхательными» свойствами - их эластичность компенсирует изменение объема масла при температурных колебаниях. Благодаря этому полностью герметичные трансформаторы не требуют установки расширительного бака, что снижает общую высоту трансформатора.
При сборке применяется технология вакуумной заливки масла, полностью удаляющая влагу из трансформатора. Масло не контактирует с воздухом, что эффективно предотвращает проникновение кислорода и влаги, которые могут привести к ухудшению изоляционных свойств и старению трансформаторного масла. Благодаря этому отпадает необходимость в регулярном отборе проб масла.

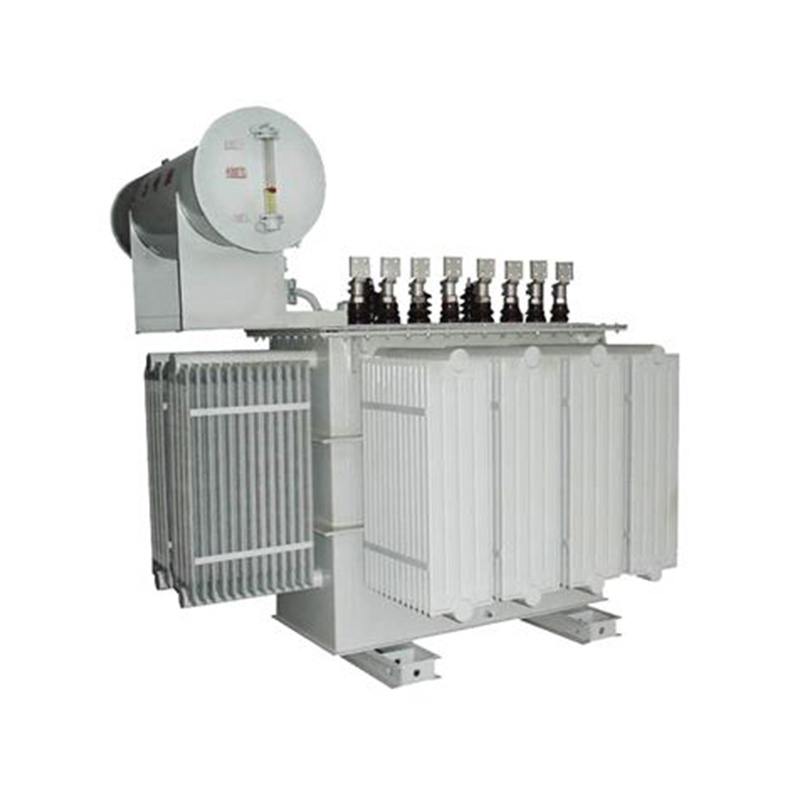

S13-M - Масляный распределительный трансформатор 6-10кВ
| Модель | Номинальная мощность (кВА) | Комбинация напряжений и диапазон регулирования | Группа соединений | Потери холостого хода (Вт) | Потери нагрузки (Вт) | Ток холостого хода (%) | ||
| Высокое напряжение (кВ) | Диапазон регулирования ВН (%) | Низкое напряжение (кВ) | ||||||
| 30 |
6 66 0 0.5 T |
±5 ±2×2.5% |
0.4 |
Dyml znl1 Yn0 |
80 | 6307600 | 18 | 4 |
| 50 | 100 | 910/870 | 16 | 4 | ||||
| 63 | 110 | 090/1040 | 16 | 4 | ||||
| 80 | 30 | 510V1250 | 15 | 4 | ||||
| 100 | 50 | 580/1500 | 14 | 4 | ||||
| 125 | 70 | 890/1800 | 14 | 4 | ||||
| 160 | 200 | 2310/2200 | 13 | 4 | ||||
| 200 | 240 | 2750V2600 | 12 | 4 | ||||
| 250 | 290 | 3200/3050 | 12 | 4 | ||||
| 515 | 540 | 585075650 | L | 4 | ||||
| 400 | 410 | 45204300 | L1 | 4 | ||||
| 500 | 480 | 5410/5150 | 10 | 4 | ||||
| 630 | 570 | 6200 | 0.9 | 4.5 | ||||
| 800 | Dynl1 YnO | 700 | 7500 | 08 | 4.5 | |||
| 1000 | 830 | 0500 | 08 | 4.5 | ||||
| 1250 | 970 | 2000 | 0.7 | 4.5 | ||||
| 1600 | 1170 | 14500 | 0.6 | 4.5 | ||||
S13/S20/S22
Масляные распределительные трансформаторы 10кВ, 20кВ
| Модель | Номинальная мощность (кВА) | Комбинация напряжений и диапазон регулирования | Группа соединений | Потери холостого хода (Вт) | Потери нагрузки (Вт) | Ток холостого хода (%) | ||
| Высокое напряжение (кВ) | Диапазон регулирования ВН (%) | Низкое напряжение (кВ) | ||||||
| 50 |
20 22 24 |
±5 ±2×2.5% |
0.4 |
Dyn11 YynO |
170 | 1270/1210 | 2.00 | 6.5 |
| 100 | 230 | 2120/2020 | 1.80 | 6.5 | ||||
| 125 | 270 | 2500/2380 | 1.70 | 6.5 | ||||
| 160 | 290 | 2970/2830 | 1.60 | 6.5 | ||||
| 200 | 340 | 3500/3330 | 1.50 | 6.5 | ||||
| 250 | 410 | 4160/3960 | 1.40 | 6.5 | ||||
| 315 | 490 | 5010/4770 | 1.40 | 6.5 | ||||
| 400 | 580 | 6050/5760 | 1.30 | 6.5 | ||||
| 500 | 690 | 7280/6930 | 1.20 | 6.5 | ||||
| 630 | 830 | 8280 | 1.10 | 6.5 | ||||
| 800 | 980 | 9900 | 1.00 | 6.5 | ||||
| 1000 | 1150 | 12150 | 1.00 | 6.5 | ||||
| 1250 | 1410 | 14670 | 0.90 | 6.5 | ||||
| 1600 | 1700 | 17550 | 0.80 | 6.5 | ||||
S13-M - Масляный распределительный трансформатор 20 кВ
Примечание:
1.Значения потерь нагрузки, указанные над чертой в таблице, соответствуют группе соединений Dyn11, а под чертой - группе соединений Yyn0.
2.Технические параметры для других мощностей определяются по согласованию между заказчиком и производителем.

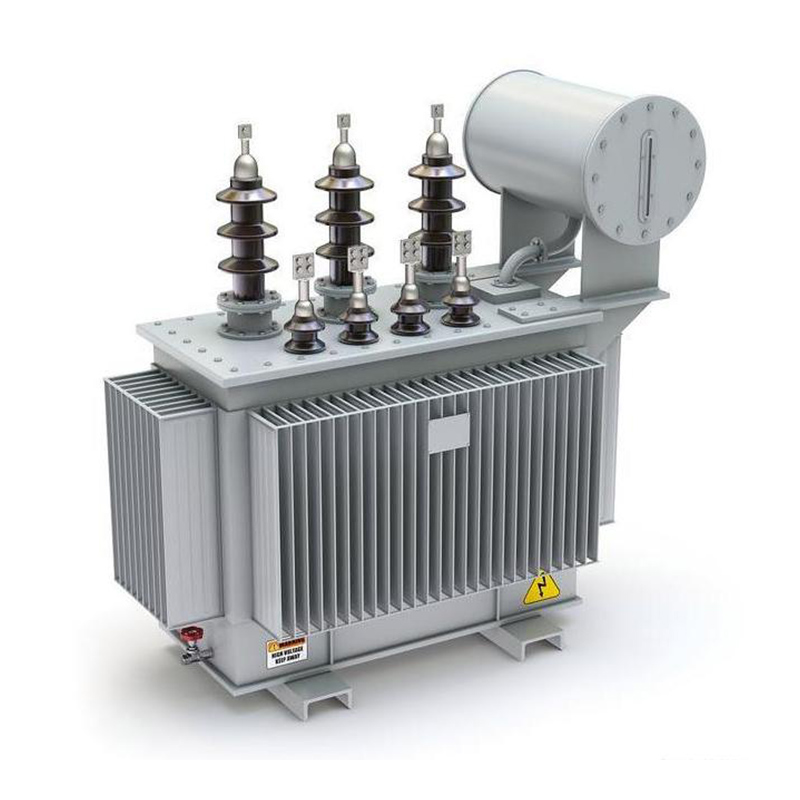

S20M - Масляный трансформатор 2 класса энергоэффективности
| Номинальная мощность (кВА) | Потери холостого хода (Вт) | Потери нагрузки (Вт) | Ток холостого хода (%) | Внешние габариты |
| 30 | 70 | 505 | 1.5% | 770*415*860 |
| 50 | 90 | 730 | 1.3% | 820*565*910 |
| 80 | 115 | 1050 | 1.2% | 860*600*950 |
| 100 | 135 | 1265 | 1.1% | 880*630*970 |
| 125 | 150 | 1510 | 1.1% | 890*670*1030 |
| 160 | 180 | 1850 | 1% | 920*690*1050 |
| 200 | 215 | 2185 | 1% | 940*685*1070 |
| 250 | 260 | 2560 | 0.9% | 965*710*1100 |
| 315 | 305 | 3065 | 0.9% | 1165*725*1140 |
| 400 | 370 | 3615 | 0.8% | 1195*745*1170 |
| 500 | 430 | 4330 | 0.8% | 1195*750*1220 |
| 630 | 510 | 4960 | 0.6% | 1285*830*1250 |
| 800 | 630 | 6000 | 0.6% | 1390*915*1280 |
| 1000 | 745 | 8240 | 0.6% | 1600*1130*1290 |
| 1250 | 870 | 9600 | 0.5% | 1625*1125*1350 |
| 1600 | 1050 | 11600 | 0.5% | 1700*1175*1430 |
| 2000 | 1225 | 14640 | 0.4% | 1860*1325*1470 |
| 2500 | 1440 | 14840 | 0.4% | 1860*1235*1630 |
S13/S20/S22
Масляные распределительные трансформаторы 10кВ, 20кВ
S22M - масляный трансформатор 1 класса энергоэффективности
| Номинальная мощность (кВА) | Потери холостого хода (Вт) | Потери нагрузки (Вт) | Ток холостого хода (%) | Внешние габариты |
| 30 | 65 | 455 | 15% | 815°450*860 |
| 50 | 80 | 655 | 13% | 860*460*930 |
| 80 | 105 | 945 | 12% | 9106251970 |
| 100 | 120 | n40 | LIX | M0"645*1010 |
| 125 | 55 | 1560 | L7% | 9507660"1080 |
| 160 | 160 | 1665 | 10% | 965*680'110 |
| 200 | 190 | 970 | 10% | 995-695"1130 |
| 250 | 230 | 2300 | 0.9% | 015*215*1150 |
| 315 | 270 | 2760 | 0.9% | 185°725*1180 |
| 400 | 550 | 5250 | 06% | 250*785"1210 |
| 500 | 585 | 5900 | 0.8% | 270"810*1280 |
| 630 | 460 | 4460 | 0.6% | 325-855"1310 |
| 800 | 560 | 5400 | 0.6% | 355#870-1330 |
| 1000 | 665 | 7415 | 0.6% | 460"970"1550 |
| 1250 | 780 | 8640 | 0.5% | 555-1005"590 |
| 1600 | 940 | 10440 | 0.5% | 1670*1060"1500 |
| 2000 | 085 | 13180 | 04% | 240°1165*1550 |
| 2500 | 1280 | 13360 | 04% | 1850"1155*1750 |
