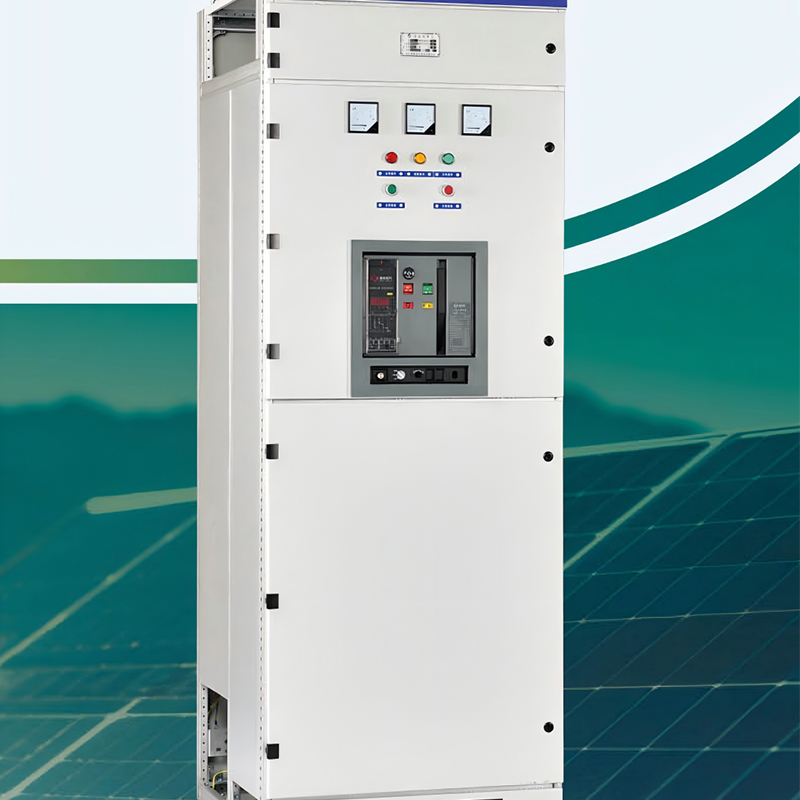

Данное оборудование представляет собой низковольтное комплектное распределительное устройство выдвижного типа, предназначенное для применения в распределительных системах электростанций, нефтехимических, химических, металлургических и текстильных предприятий, а также высотных зданий. Устройство...
Данное оборудование представляет собой низковольтное комплектное распределительное устройство выдвижного типа, предназначенное для применения в распределительных системах электростанций, нефтехимических, химических, металлургических и текстильных предприятий, а также высотных зданий. Устройство особенно востребовано на крупных электростанциях и нефтехимических комплексах с высоким уровнем автоматизации, где требуется интеграция с компьютерными системами управления. Конструкция предназначена для работы в трехфазных сетях переменного тока частотой 50 (60) Гц с номинальным рабочим напряжением 380В (400В) или 660В и номинальным током до 4000А. Основные функции включают распределение электроэнергии, централизованное управление электродвигателями и компенсацию реактивной мощности в системах генерации и электроснабжения.

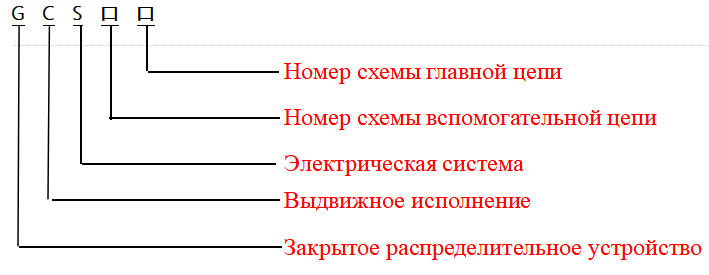

Обозначение модели
Технические характеристики
Оборудование разработано в соответствии со следующими стандартами:
IEC 439-1 - Низковольтные комплектные распределительные устройства и устройства управления
GB 7251 - Низковольтные комплектные распределительные устройства
ZBK 36001 - Низковольтные комплектные распределительные устройства выдвижного типа
Технические параметры
| Параметр | Единица измерения | Значение | ||
| Номинальное напряжение главной цепи | В | AC380(400), 660 | ||
| Номинальное напряжение вспомогательной цепи | В | AC220, 380(400) | DC110/220 | |
| Номинальная частота | Гц | 50(60) | ||
| Номинальное изоляционное напряжение | В | 660(1000) | ||
| Номинальный ток | Горизонтальная/вертикальная шина (MCC) | A | ≤4000、1000 | |
| Номинальный кратковременный ток шины | кА/1с | 50,80 | ||
| Номинальный ударный ток шины | кА/0,1с | 105,176 | ||
| Испытательное напряжение промышленной частоты | Главная цепь/вспомогательная цепь | В/1 мин | 2500、1760 | |
| Конфигурация шины | Трехфазная четырехпроводная/пятипроводная | A，B，C，PEN、A，B，C，PE，N | ||
| Степень защиты | IP30,IP40 | |||
Основная конструкция
1.Основная конструкция выполнена из открытого профиля 8NF, обе стороны профиля имеют монтажные отверстия с шагом 20 мм, 100 мм и диаметром φ92 мм, что обеспечивает гибкость и удобство внутреннего монтажа.
2.Конструкция рамы предусматривает два варианта сборки: полностью разборную конструкцию и частично сварную конструкцию (сварные боковые стойки и поперечные балки) на выбор пользователя.
3.Функциональные отсеки устройства изолированы друг от друга и включают отсек функциональных модулей, отсек шин и отсек кабелей, причем каждый отсек выполняет свою независимую функцию.
4.Горизонтальные главные шины расположены плоской компоновкой в задней части, что повышает их устойчивость к электродинамическим нагрузкам и обеспечивает высокую стойкость к короткому замыканию в основной цепи устройства.
5.Конструкция кабельного отсека обеспечивает удобный подвод кабелей как сверху, так и снизу.
6.Стандартные размеры корпуса устройства приведены в таблице ниже.
| Высота | 2200 | |||||||||
| Ширина | 400 | 600 | 800 | 1000 | ||||||
| Глубина | 800 | 1000 | 800 | 1000 | 600 | 800 | 1000 | 600 | 800 | 1000 |
