Устройство GCK представляет собой комплектное низковольтное распределительное оборудование выдвижного типа, состоящее из распределительного центра, центра управления двигателями и функциональных модулей. Все модули устанавливаются в закрытом металлическом корпусе в вертикальном порядке. Верхня...
Устройство GCK представляет собой комплектное низковольтное распределительное оборудование выдвижного типа, состоящее из распределительного центра, центра управления двигателями и функциональных модулей. Все модули устанавливаются в закрытом металлическом корпусе в вертикальном порядке. Верхняя горизонтальная шина соединяет отдельные шкафы между собой, в то время как функциональные модули внутри каждого шкафа подключаются параллельно к вертикальной шине. Конструкция шкафа разделена на четыре изолированных зоны: зону горизонтальных шин, зону вертикальных шин, кабельную зону и зону установки оборудования. Функциональные модули размещаются в отдельных отсеках оборудования. В случае аварии любого модуля, его питание может быть быстро отключено (для замены резервным модулем), не влияя на работу других модулей, что предотвращает распространение аварии.
Устройство оснащено надежной системой заземления и защитной аппаратурой. Все функциональные модули способны отключать ток короткого замыкания в соответствии с установленными характеристиками. Входные модули обладают четырехступенчатой защитной характеристикой, что гарантирует как надежность электроснабжения, так и безопасность оборудования и системы в целом.

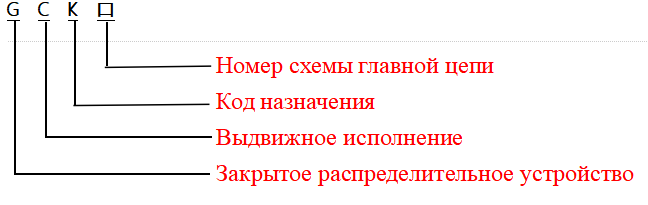

Обозначение модели
Условия использования
Высота над уровнем моря в месте эксплуатации не должна превышать 1000 м
Температура окружающего воздуха не выше +50℃ и не ниже -5℃, средняя температура за 24 часа не превышает +35℃, в условиях хранения и транспортировки температура составляет от -25℃ до +55℃, кратковременно не более 70℃
Средняя относительная влажность за месяц не превышает 95%. При более низких температурах допускается более высокая относительная влажность, при +25℃ допускается относительная влажность до 90%. При проектировании шкафа учтено возможное возникновение конденсата. При необходимости в шкафу могут быть установлены термо-гигростаты и устройства обогрева или осушения для предотвращения образования конденсата
Сейсмическая интенсивность не должна превышать 8 баллов. Горизонтальное ускорение ≤0,5g, вертикальное ускорение ≤0,3g
Амплитуда вибрации: при F<10Гц амплитуда не превышает 0,3 мм; при 10Гц<F<150Гц ускорение не превышает 0,1g
Угол наклона шкафа при установке не превышает 5°, монтаж осуществляется внутри помещений.
Степень загрязнения: 3.
Технические параметры
| Параметр | Единица измерения | Значение | |
| Номинальная рабочая частота | Гц |
50 |
|
| Номинальное рабочее напряжение | В | 380.660 | |
| Номинальное изоляционное напряжение | В | 660 | |
| Номинальный рабочий ток | Горизонтальная шина |
A |
630-4000 |
| Вертикальная шина | 600 | ||
| Номинальный кратковременный выдерживаемый ток | Горизонтальная шина |
|
|
| Вертикальная шина |
|
||
| Номинальный ударный ток | Горизонтальная шина | 176kA | |
| Вертикальная шина | 100kA | ||
| Номинальный ток приемника | A | 1000、1600、2000、2500 | |
| Максимальный ток цепи питания | A | 400 | |
| Разъемы главной цепи | A | 200.400 | |
| Разъемы вспомогательной цепи | A | 10 | |
| Испытательное напряжение (1 мин) | В | 2500 | |
| Максимальная мощность управляющего двигателя | кВт | 155 | |
| Степень защиты | IP40 | ||
